系統簡介

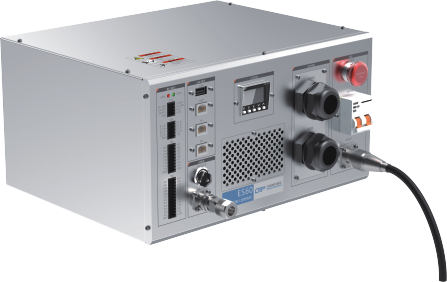

· CRP-E40-B1/CRP-E60-B1驅控一體電柜是本公司新研發的一種工業機器人控制柜?？刂乒窀叨燃?，體積雖小功能齊全。高集成度的驅控一體機芯、硬件急?；芈贰C器人專用端口、豐富的可拓展接口，集成液晶顯示屏，切換外部模式開關插拔示教器，示教器可多機使用。
一、CRP-E40-B1/CRP-E60-B1工業機器人驅控一體控制柜包含三部分：驅控一體機芯、機箱、外部接口。
1、 驅控一體機芯
驅控一體機芯采用與本公司現有控制器不同的ARM平臺，功耗更低、發熱更少。采用全新的技術，控制器與驅動采用并行總線連接，實時讀取位置，更加安全可靠。結構上采用新的連接方式，模塊化，多種規格驅動模塊可以隨意組合，高靈活度，更換方便。驅動內部地址自動分配，更加智能人性化。
2、機箱
結合多年行業經驗，材料選擇、結構設計更加專業合理，不僅保證了產品的安全、結實、耐用，體積上也更加小巧美觀。元器件布局上更加合理，看起來更加緊湊。
3、外部接口
包含通用的輸入輸出接口、機器人專用接口、外部編碼器接口、模擬量、串口、CAN、Ethernet接口、示教器接口、急停、機器人動力線與編碼器線纜接口。接口豐富，使用方便。面板上液晶顯示屏可以讓人對機器人工作狀態一目了然。

CRP-E 系列型號說明

技術特點

· 控制器、驅動器、電源全部獨立模塊化，可選擇組合，靈活度更高，拆卸組合方便
· 控制器與示教器通訊方式連接，可隨時熱插拔，示教器可一機多用
· 系統集成24入16出I/O、4路D/A、2路編碼器接口、1路CAN接口
· 完整電氣安裝，節約客戶電柜安裝時間
· 集成液晶顯示屏，控制器驅動狀態信息一目了然
· 集成工藝包，減少客戶開發投入，簡化編程操作
· 高集成度，體積小，美觀
· 全新ARM平臺，低功耗，發熱小
· 6軸并行總線通訊控制
· 驅動地址自動分配
· 軟件PLC功能，方便邏輯控制

技術指標

安裝尺寸圖
